Liquid Cooling Yazı Dizisi – Bölüm 1
Bu bölümde sıvı soğutma ihtiyacı, hibrit veri merkezi tasarımları, mekanik tesisat ve CDU dağıtım altyapısı ele alınmaktadır.
Liquid Cooling, dilimizdeki adı ile Sıvı Soğutma Sistemleri günümüzde alternatifi olmayan bir seçenek olarak karşımıza çıkmaktadır. Kısa vade içerisinde ise sektörümüzde yoğun bir şekilde üzerinde çalışacağımız ve projelendirme yapmamız gerekecek bir konum halini almaktadır. Peki Liquid Cooling ile sınırlarımız nelerdir? Mevcut Veri Merkezlerinde sıvı soğutma sistemleri adapte edilebilir durumda mıdır? Gelin hep birlikte bu süreçleri kapsamlı olarak ele alalım.
Sıvı Soğutma Sistemleri Neden Gerekli?
Rack kabinet başına düşen ısı yüklerinin artmasına bağlı olarak standart soğutma sistemleri ile Datacenter soğutmasını sağlamak artık mümkün olmamaktadır. 20 kw kabin başı ısı yükünden 100 kw + ısı yüküne kadar rack kabinet dizaynları her geçen gün artmaktadır. İşte tam olarak bu noktada Liquid Cooling devrimi ortaya çıkmış durumdadır.
Veri Merkezlerinde Hibrit Soğutma Çözümleri
Gelecekte planlanan Veri Merkezleri için ilk günden sıvı soğutmalı sistemler kolaylıkla planlanabilmekte ve tüm detaylar sıvı soğutma sistemleri kullanabilecek şekilde çözülebilmektedir. Bunun yanında hava soğutmalı planlanan veri merkezlerinde ise yine aynı şekilde sıvı soğutma rack’leri barındıracak şekilde “Hybrid System” tasarımlar planlanmaktadır. Bu noktada, ilk gün sıvı soğutma ihtiyacı olmadığı durumda dahi Veri merkezleri kendini ilerleyen “high density” ısı yüklerine hazırlamak üzere sıvı soğutmayı destekleyecek altyapıya sahip olması gerektiğini benimsemiştir.
Hem sıvı hem de hava soğutma sistemlerinde dikkat edilmesi gereken bir çok parametre söz konusudur ve birçok değişken bulunmaktadır. Bu noktada her iki sistem teknolojisine de hakim olan bir çözüm ortağı ile ilerlemek bu tasarım ve planlamanın başarılı olması için önemli bir adım olarak karşımıza çıkmaktadır.
Hava soğutmalı bir Veri Merkezine sıvı soğutmayı getirmeyi planlıyorsanız, ele alınması gereken önemli hususları aşağıda sizler ile paylaşmak istiyoruz.
1. Isı Yükünü Doğru Noktada Yakalamak
Hibrit sistem kurulumu için ısı yükü dağılımı, kabinet başına planlanan ısıl yükler ve kullanılacak akışkanın türü en önemli parametrelerdir. Bu noktada doğru yerde doğru sistemin kurgulanması gerekmekte olup overdizayn ya da lowdizayn bir proje oluşmasını engelleyerek ilk gün tasarımı hazırlanmalıdır.
Özetle, önce yüzdesel bazda sıvı + hava soğutmalı hibrit yapıda nasıl bir Veri Merkezi planlayacağımızı netleştirmemiz gerekmektedir.
2. Mekanik Tesisat Bileşenleri
Sıvı soğutma yapabilmek için mekanik tesisat borulamasının yapılması, bunun önceden istenen standartlara (Tier / EN50600 vs.) uygun şekilde akış şeması halinde hazırlanması ve uygulamada da aynı şekilde projeye uygun borulamanın yapılması önem taşımaktadır. Bu durum, mevcut bir Veri Merkezinde en zorlayıcı bileşen olarak karşımıza çıkacaktır.
Borulama sistemlerinin hangi alanlara hitap edeceği, mekanik koridor oluşturulup oluşturulamama kısıtları, yapılacak borulamanın döşeme altı üfleme sistemlerinin bulunduğu mahallerde hava akışını engellememesi gibi bir çok kritik parametre göz önüne alınarak kademeli bir tesisat yaklaşımı sunulması gerekmektedir.
3. Dağıtım ve Dağılım

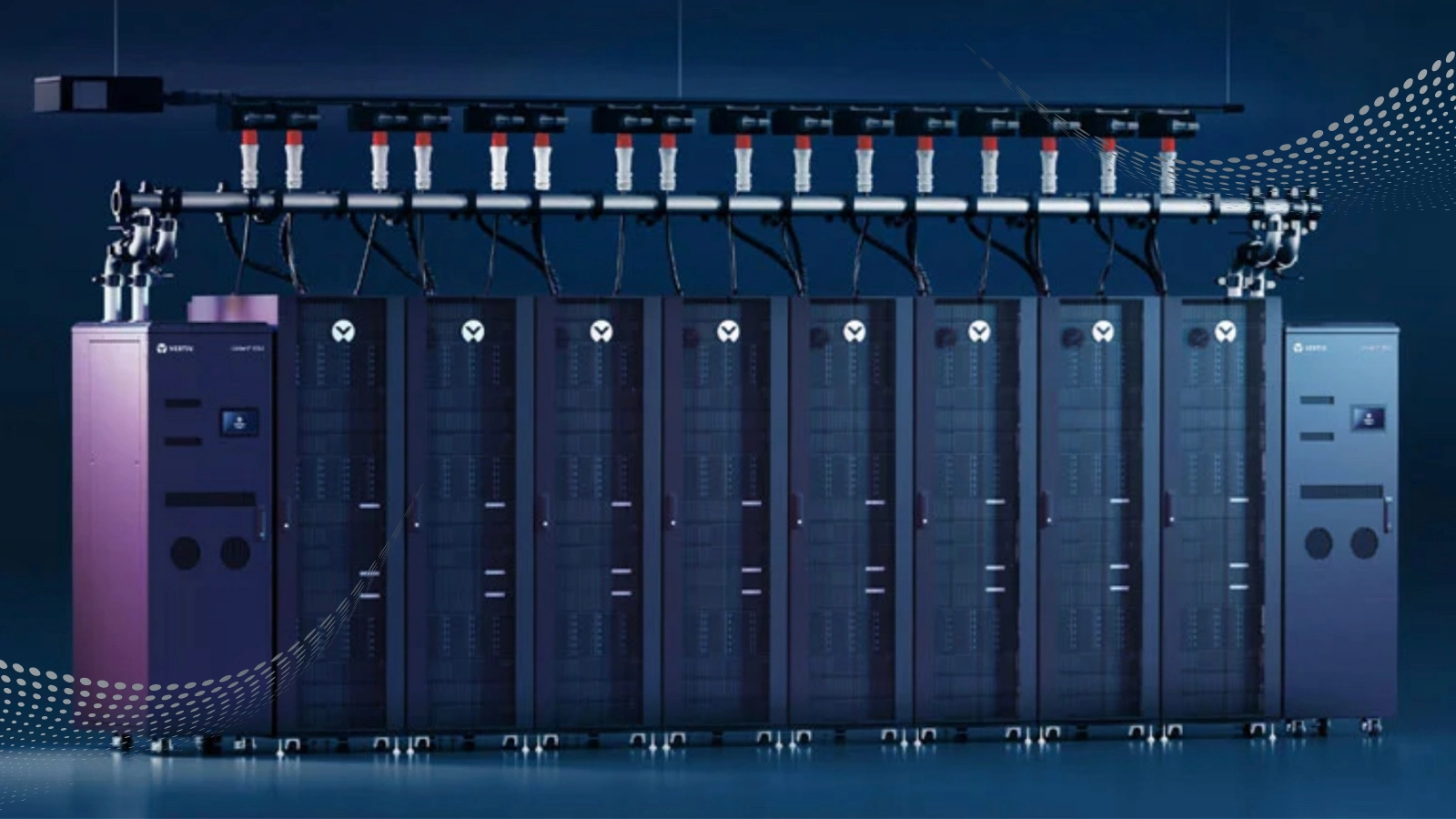

Sıvı soğutma ile tesiste rack kabinetlere dağıtılan sıvının hassas kontrolüne olanak tanıyan ikincil bir soğutma döngüsü kurmanız gerekir. Bu döngüdeki anahtar bileşen soğutma sıvısı dağıtım ünitesidir (CDU). CDU, sıcaklık ve akış hızı kontrolünün yanı sıra döküntüleri yakalamak için filtrelemeyi kullanarak sıvı hijyenini koruma yeteneği sağlar.
CDU’lar veri merkezinin çevresine yerleştirilebilirken çoğu ünite, destekledikleri rack kabinetlerin yakınına yerleştirilebilmeleri için sıraya sığacak şekilde tasarlanmıştır.
Daha fazla bilgi için iletişim kanallarından bize ulaşabilirsiniz. Konu hakkında makalemizin devamını ve güncel bilgileri sizler ile paylaşmaya devam edeceğiz.
